Двухвинтовые насосные агрегаты типа 2вв и 2вг в Челябинске
Двухвинтовые насосы – это специальные агрегаты объёмного типа, которые применяются для перекачивания различных мультифазных жидкостей и нефтепродуктов в широком диапазоне вязкостей (1~5000сСт).
Принцип действия оборудования заключается в следующем: два винтовых ротора (вращающаяся часть электродвигателя) совершают вращение в статоре и тем самым вытесняют вещество. Оно нагнетается с двух сторон между бороздками ведущего и ведомого винта, а затем выходит в напорный патрубок. За счёт своей простой конструкции, двухвинтовые насосы способны поддерживать стабильный уровень самовсасывания и давления.
Проточные детали, а также детали корпуса двухвинтовых насосов от производителя АО «Корвет» изготавливаются из спецсплавов, нержавеющей или конструкционной стали. Дополнительно корпус насосной установки оснащается рубашкой обогрева. Также в комплект поставки входит предохранительный клапан.

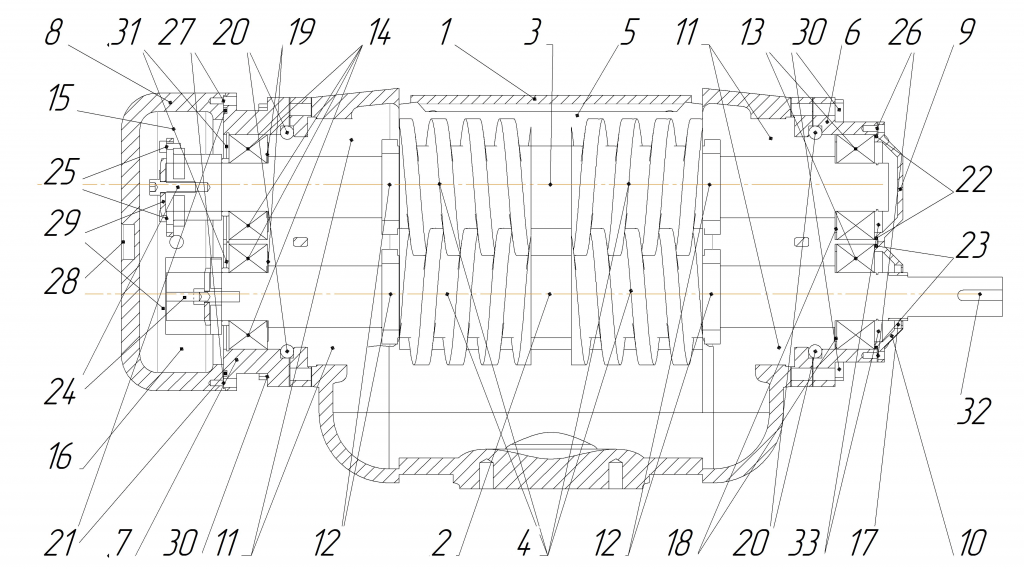

Особенности в конструкции насосов 2ВВ
2ВВ (аппарат с выносными подшипниками для жидкостей с механическими примесями, жидкостей химически не активных и не имеющих смазывающей способности)
- Корпус насоса 2ВВ имеет камеру, которая предназначена для охлаждения или обогрева корпуса теплоносителем (поддержание определенной температуры необходимо для некоторых жидкостей);
- Предназначены для перекачивания несмазывающих загрязненных и чистых жидкостей, температурой до 180 °C (по требованию заказчика – температуру можно увеличить);
- Установки 2ВВ могут перекачивать взрывоопасные и пожароопасные вещества в зависимости от типа уплотнения;
- Производительность насоса типа 2ВВ достигает 1000 кубов/час, возможна разработка новых типоразмеров насосов на больший расход;
- Уплотнение вала: торцовое одинарное, одинарное с дополнительной защитной ступенью, двойное торцовое. В зависимости от развиваемого давления и химического состава жидкости, выбирается соответствующий план обвязки уплотнения.
Применение
- Нефтяная промышленность
- Пищевая промышленность
- Судостроение
- Химическая промышленность
- Металлургия
Двухвинтовые насосы используются на магистралях специального назначения, на выкачке сырой нефти, нефтепродуктов, мазута, вакуумного газойлевого остатка, на подземных нефтяных месторождениях и платформах.
Насосные агрегаты часто устанавливают на технологических линиях по переработке и производству продуктов питания. Там они перекачивают вязкие и пульпообразные вещества: соусы, сиропы, масло, вина, пасты и т. д.
В судостроительной области насосы используют при откачке воды из трюмов, баков и резервуаров, а также для очистки загрязненной воды, так как они подходят для жидкостей с незначительными механическими примесями.
Двухвинтовые насосные установки способны перекачивать агрессивные вещества с тиксотропными свойствами и различной степенью вязкости.
На металлургических предприятиях оборудование применятся для подводки гидравлических масел и топлива к технике.
В целом, двухвинтовой насос подходит для перекачивания различных сред:
- Жидкости, содержащие твёрдые вкрапления с диаметром менее 0,12 ~ 0,2 мм;
- Вещества с высокой или низкой вязкостью в диапазоне 1~5000 сСт;
- Смеси воды с незначительным содержанием механических примесей.
Преимущества
- Высокая устойчивость корпуса и деталей к износу;
- Отсутствие пульсации;
- Плавная и равномерная подача вещества с сохранением ее структуры;
- Коррозийная стойкость рабочих элементов;
- Способность создавать и поддерживать высокий напор;
- Перекачивание вязких жидкостей с наличием твердых фракций;
- Простота конструкции;
- Низкая вероятность поломки рабочих деталей;
- Установленные торцовые уплотнения защищают от протекания;
- Высота самовсасывания до 8 метров.
Специалисты АО «КОРВЕТ» в соответствии с вашими требованиями изготовят двухвинтовые насосы любого уровня сложности. Вы можете заказать обратный звонок на сайте, позвонить по номеру +7(351) 225-10-55, +7(912) 303-10-55, или отправить заявку на наш электронный адрес: sales@oilpump.ru
Часто задаваемые вопросы
Многофазные двухвинтовые насосы способны перекачивать жидкости с высоким содержанием газа, воды и нефти. Такая жидкость поступает на перерабатывающие предприятия с нефтяных скважин. В стандартном исполнении насос 2ВВ может перекачивать до 40% газа (в нормальных условиях).
Для возможности работы с большим газовым фактором, агрегат снабжается дополнительной рециркуляционной ёмкостью, которая обеспечивает постоянный подвод жидкости в полость насоса, для смазки и охлаждения.
Винтовой насос применяется для перевалки густых жидкостей: мазут, нефть, патока, клей, различного состава и т.д. Часто используют этот тип агрегатов на химических производствах, нефтебазах, при производстве продуктов из углерода.
Двухсторонний подвод жидкости в насосах 2ВВ, производства АО «Корвет», позволяет компенсировать гидравлическую нагрузку на валы насосов, что уменьшает вибрацию и увеличивает эксплуатационный ресурс оборудования.
В центробежном насосе нагнетание жидкости происходит за счет центробежных сил. Жидкость перемещается от оси агрегата к периферии за счет динамического воздействия посредством рабочего органа – крыльчатки, шнека либо колеса другой формы (геометрия, количество и расположение лопаток определяется физическими свойствами перекачиваемого продукта). Насос объемного типа вытесняет жидкость из своей полости посредством шестерен, винтов, поршня или плунжера.
По перекачиваемым продуктам центробежные агрегаты больше ориентированы на перекачку маловязких продуктов. Различный конструктив позволяет применять их для веществ с механическими примесями значительного размера (такие как шламовые, песковые, грунтовые насосы). Оборудование объемного типа, способно перекачивать жидкости с большой вязкостью. Для этих установок увеличение вязкости продукта, приведет к увеличению КПД, тем что уплотнит зазоры между корпусом и рабочим органом.
Большинство типов объемных насосов менее стойкие к механическим включениям, примеси постепенно разрушают ротор и статор, что приводит к уменьшению производительности.
Главное отличие кроется в наименовании, число валов с винтовой нарезкой. Так же одновинтовой насос может перекачивать жидкости с примесями, двухвинтовой же может быстро прийти в негодность из-за трения примесей об винтовую нарезку. С другой стороны, в одновинтовом насосе может быстро износиться резиновый эластомер.
Оседиагональный шнековый насос по принципу действия относится к динамическим машинам, у него есть ограничения по вязкости перекачиваемой жидкости - 500 сСт. Так же оседиагональные насосы менее восприимчивы к примесям, содержащимся в перекачиваемой среде. Так же винтовой насос может развивать более высокое давление, чем шнековый, который используется больше для подтягивания жидкости из резервуаров и хранилищ.
