Двухвинтовые насосы

Двухвинтовой насос широко используется в нефтяной, химической, легкой, судовой, пищевой и других отраслях промышленности.

Установка двухвинтового насоса способна поддерживать высокое давление в трубопроводе.

Помимо компонентов и производных нефти, двухвинтовой насос находит идеальное применения для перекачивания различных сред:

• смеси воды с незначительными включениями механических примесей,
• различных чистых жидкостей или жидкостей с содержанием твердых частиц с диаметром менее 0,12 ~ 0,2 мм
• жидкостей с низкой или высокой вязкостью, в широком диапазоне 1~5000сСт.

Под указанные выше параметры подходят сырая нефть, мазут, дизельное топливо, каменноугольный дёготь, смазочные материалы, морская вода, различные кислоты, растительное масло, фруктовый сок, фарфоровая глина, целлюлоза и другие жидкости.

Важно! Регулируя скорость вращения ведущего вала, насос может перекачивать жидкости с вязкостью до 5 000cSt.

• Диапазон производительности : 1 - 600м³/ч.
• Диапазон выходного давления: 0,6 - 4 МПа
• Высота самовсасывания до 7 - 8м
• КПД насоса достигает более 70 %.

Устройство и технические преимущества двухвинтового насоса

Принципиальной схеме двухвинтового насоса около 100 лет. За время существования она дополнялась изобретениями различных авторов. Инженеры АО «Корвет» предлагают новое решение двухзаходного двухвинтового насоса, способный перекачивать смешанные жидкости, такие как: нефть, вода, газ и многофазные жидкости. Это качественно новый уровень двухвинтовых насосов.

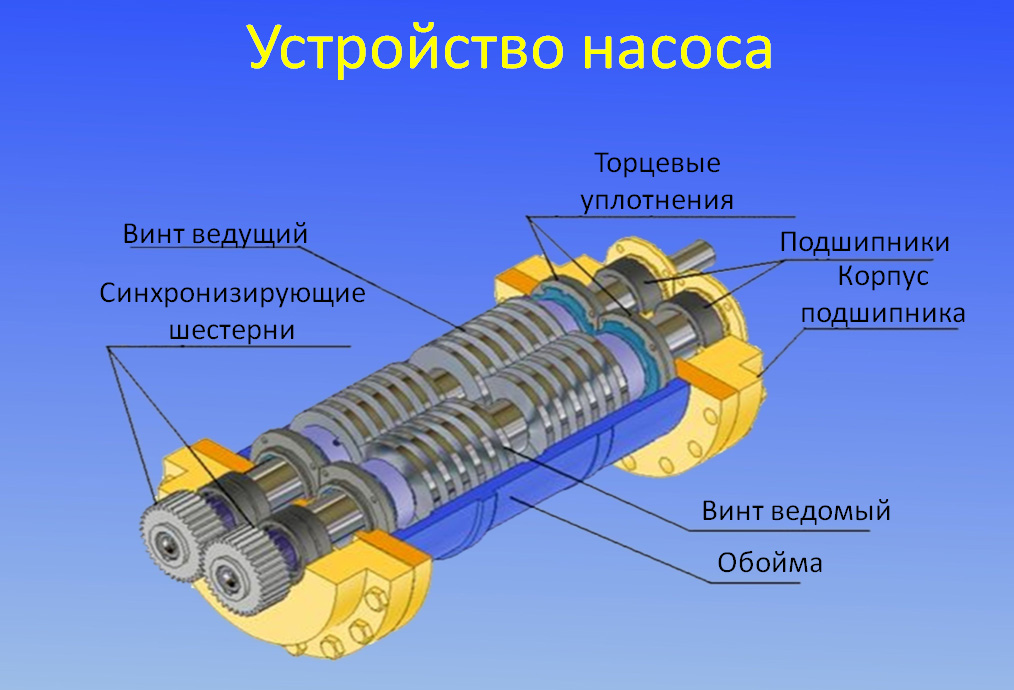

Устройство насоса

В корпусе насоса расположены два винта, которые взаимодействуют между собой. Ведущий правый и ведомый левый винт. Спиральные межшаговые каналы вращаются таким образом, что жидкость собирается с двух сторон и нагнетается в центральный выходной патрубок.

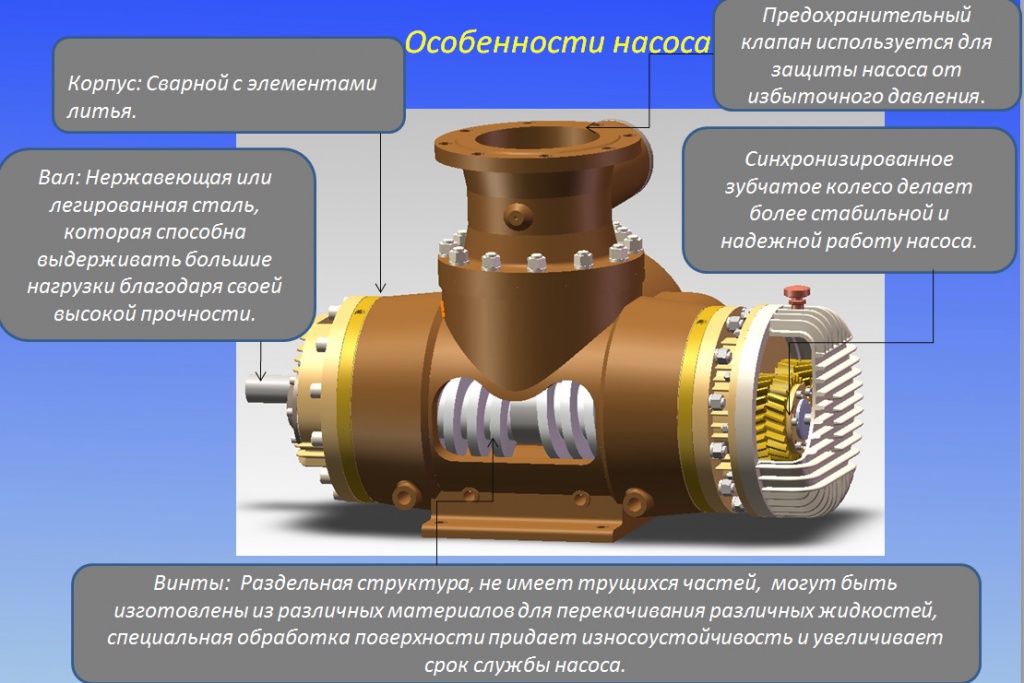

Особенности двухзаходного двухвинтового насоса «Корвет»

• Корпус сварной.
• Вал выполнен из нержавеющей или легированной стали, которая способна выдерживать большие нагрузки благодаря своей высокой прочности.
• Предохранительный клапан используется для защиты насоса от избыточного давления.
• Синхонизированное зубчатое колесо делает работу насоса более надежной и стабильной.

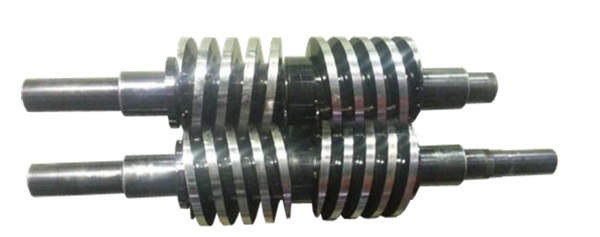

• Винты. За счет отсутствия контакта между винтовой парой, и специальной обработки обеспечивается износоустойчивость и увеличивается срок службы насоса.

Преимущества двухвинтового насоса:

• При работе насоса не создается турбулентных потоков в жидкости, пульсаций, перемешивания, вибрации, низкий уровень шума.
• В двухзаходном двухвинтовом насосе отсутствует осевое усилие на роторе, что увеличивает срок службы насоса.
• Высота самовсасывания насоса - 8 метров.
• Способен перекачивать нефть, газ, воду и многофазные жидкости.
• В насосе используются подшипники закрытого типа, конструкция которого предохраняет поверхности трения подшипника от попадания грязи и посторонних предметов.
• Синхронизированный привод с редуктором, предотвращает трение между винтами, увеличивая срок службы насоса.
• Насос может перекачивать различные жидкости. Для перекачивания высоковязких жидкостей используются насосы с рубашкой обогрева.
• В насосах используются торцевые уплотнения, которые являются надежной защитой от протекания.
• Высокая энергоэффективность, которая достигается путем подбора электродвигателя.

Технические преимущества двухзаходного двухвинтового насоса 2ВВ

• Используется специальный метод обработки проточной части, шаг резьбы переменного шага. Шаг резьбы изменяется в соответствии с характеристиками перекачиваемой среды, а также меняется межвинтовой промежуток.
• Геометрия винтовой пары собственной разработки, позволяет работать с высокой эффективностью при малых энергетических затратах.
• Специальная обработка поверхности винтовой пары, придает большую поверхностную твердость и износостойкость.
• На винтовой насос можно установить самосмазывающее оборудование, которое обеспечит защиту механического уплотнения, герметичность и нормальную работу винтового насоса в сложных рабочих условиях.

Применение двухвинтовых насосов в различных отраслях

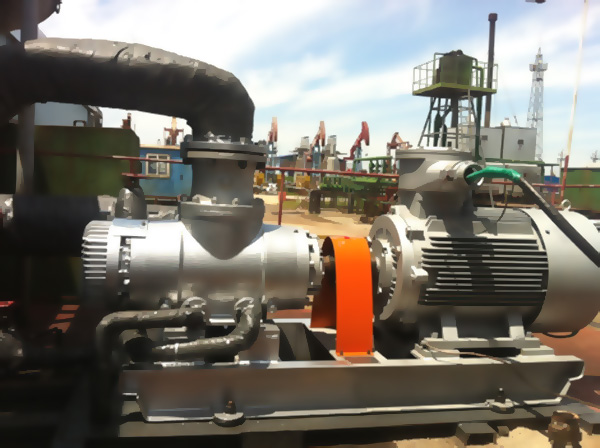

Нефтяная промышленность.  Применяется в качестве магистральных насосных установок на месторождениях нефти и транспортных путепроводах. Может применяться для эксплуатации на подземных и морских нефтяных месторождениях для перекачки мультифазных жидкостей: газа, воды, компонентов сырой нефти и.т.д

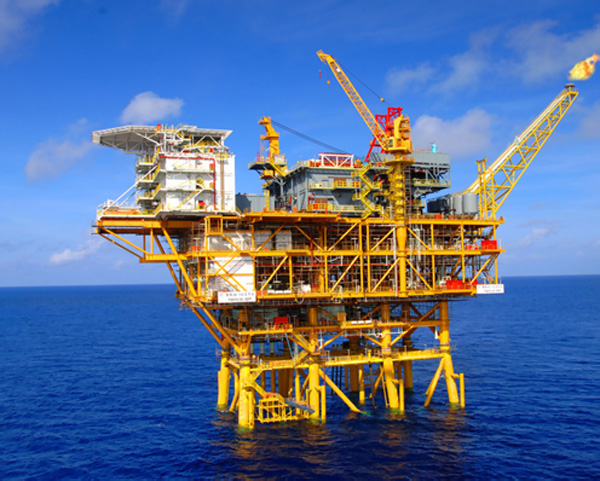

Морские платформы: Двухвинтовые насосы могут быть установлены на морских платформах. Пропадает необходимость в сепараторах. Становится достаточно линии трубопровода для транспортировки жидкости. Насосы ГП «Корвет» способны перекачать жидкость на берег или же на танкера или суда.

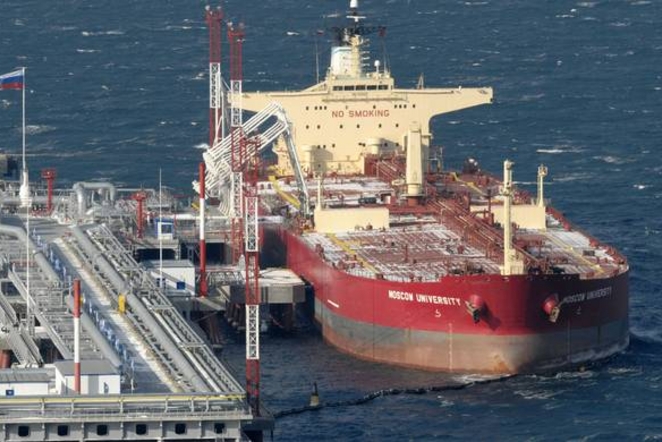

Судостроительная промышленность: Двухвинтовые насосы могут быть использованы для различных целей. Неоспоримое преимущество в том, что становится возможным свободно использовать их для перекачки жидкостей с различной вязкостью. Кроме того данные насосы незаменимы в качестве бустерных насосов, насосов для зачистки, насосов для очистки, загрязненной маслом, морской воды.

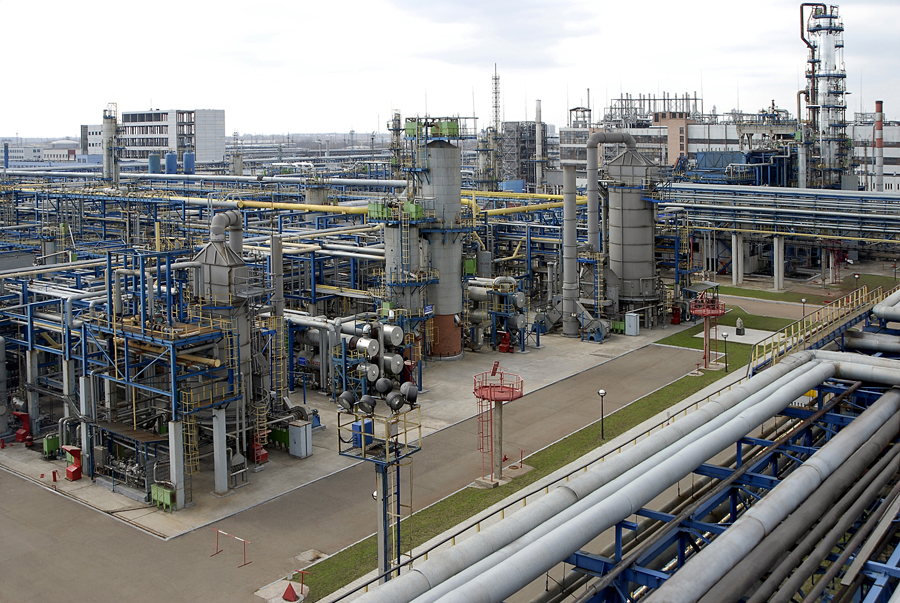

Промышленное производство: За счет отсутствия контакта между винтовой парой, двухвинтовые насосы имеют значительные преимущества в химической промышленности. Все детали, контактирующие со средой, изготавливаются из износостойких материалов. Поэтому двухвинтовые насосы «Корвет» способны перекачивать коррозийные, высоковязкие жидкости. Насос подходит для транспортировки густых жидкостей, тиксотропных и реопексных жидкостей.

Энергетическая промышленность: Двухвинтовые насосы могут быть использованы в энергетической и металлургической промышленности, при транспортировке различного топлива, смазочных и гидравлических масел и т.д. Насосы обеспечивают непрерывный поток жидкости для обеспечения нормальной бесперебойной работы устройств.

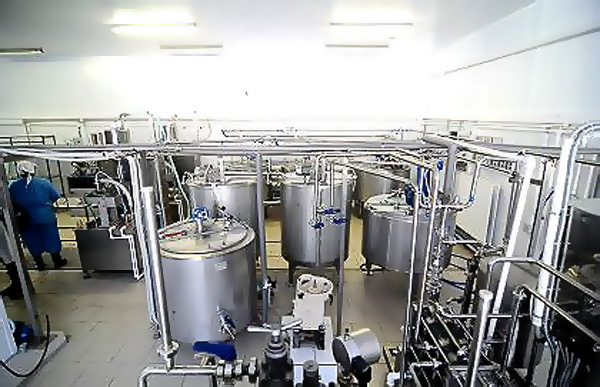

Пищевая промышленность: Винтовые насосы способны транспортировать различные пищевые масла, жиры, фруктовый сок, молочные продукты и т. д. Отсутствие пульсации потока, режущих частей механизма, при непрерывной перекачке, являются главными преимуществами. Использование растительного масла в качестве смазки обеспечивает защиту от загрязнения продуктов питания и их надлежащее качество.

Если возникли вопросы по применению, приобретению или модернизации насосного оборудования, свяжитесь с нами через форму на сайте. На все вопросы отвечают инженеры компании АО «Корвет».
