Центробежные насосы в нефтяной промышленности
Центробежные насосы — это класс насосных установок, в основу работы которых взята движущая центробежная сила. Центробежные насосы чаще всего оснащены лопастными колесами различного типа. В этот класс насосов можно включить любые лопастные установки в том числе: консольные, оседиагональные. Однако на практике к центробежным насосам для нефтепродуктов относят традиционные лопастные установки, где основной механизм – вращающееся на валу лопастное колесо.
Российское производство. Надежность. Сервис.
Насосы центробежные
Звоните: +7 (351) 225-10-55
Каталог центробежных насосов
-
Насосы для перекачки бензина УОДН 160-100-65- Производительность, м3: 20...70
- Напор, м: 52...13
- Высота всасывания, м: 8
- Температура перекачиваемой среды, С°: -20...150
- Тип уплотнения: Т, ДТ
- Питание: 3/380
- Мощность двигателя, кВт: 11
- Частота вращения, об/мин: 3000
-
- Производительность, м3/час: 20...70
- Напор, м: 3,5...102
Нефтяные центробежные насосы используются для перекачивания незагрязненных механическими и газовыми примесями нефтепродуктов. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2мм. Поэтому центробежные насосы в нефтяной промышленности ставятся в местах, где перекачиваемые жидкость уже очищена, однородна, чаще всего в магистральных транспортных узлах нефтепроводов.

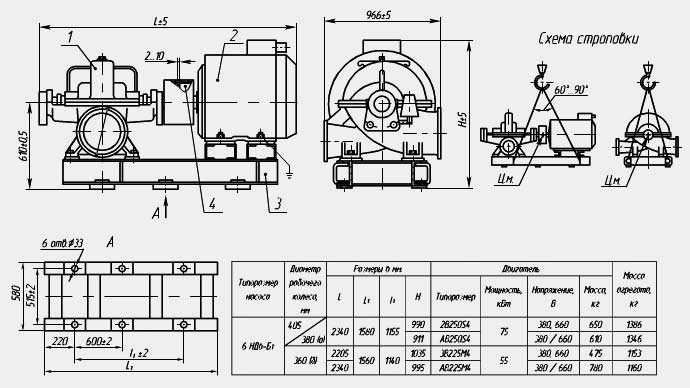

Схема насоса приведена на рисунке.
Корпус насоса имеет разъем в горизонтальной плоскости, направленные всасывающие и напорные патрубки выполнены в нижней части. Такая конструкция позволяет легко ремонтировать насосный механизм, без отсоединения трубопровода и демонтажа двигателя. Вращение передается на ротор насоса через упругую втулочно-пальцевую муфту. Ротор установлен на опорах из радиальных или радиально упорных подшипников, приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Рабочее колесо центробежные насосы для нефтепродуктов может быть одностороннего или двустороннего входа. Тип колеса указывается в маркировке насоса.
Маркировка нефтяных центробежных насосов
Например: 6НДв-Бт-Е У2 ТУ3631-066-05747979-96 где
- 6- диаметр напорного патрубка в мм, уменьшенный в 25 раз;
- НД - насос двустороннего входа в - высоконапорный;
- с - средненапорный; Б -бензиновый;
- Нм - нефтяной магистральный;
- т - одинарное торцовое уплотнение;
- тд - двойное торцовое уплотнение;
- Е - стальной корпус;
- У2 - категория размещения;
Сводная таблица технических характеристик центробежных нефтяных насосов НД
| Марка агрегата | Подача, м3/час | Напор, м | Частота вращения, об/мин | Потребляемая мощность, кВт | Допускаемый кавитационный запас, м |
| 6НДв-Бт | 320 | 50.00 | 1450 | 68.00 | 5.50 |
| 6НДв-Бт-а | 300 | 44.00 | 1450 | 60.00 | 5.70 |
| 6НДв-Бт-б | 275 | 39.00 | 1450 | 52.00 | 5.90 |
| 8НДв-Нм | 630 | 90.00 | 1450 | 230.00 | 6.50 |
| 8НДв-Нм-а | 550 | 82.00 | 1450 | 190.00 | 6.70 |
| 8НДв-Нм-б | 500 | 74.00 | 1450 | 165.00 | 6.80 |
| 8НДв-Нм | 500 | 38.00 | 960 | 78.00 | 5.00 |
| 8НДв-Нм-а | 470 | 33.50 | 960 | 70.00 | 5.50 |
| 8НДв-Нм-б | 420 | 30.00 | 960 | 52.00 | 5.70 |
| 12НДс-Нм | 1250 | 65.00 | 1450 | 290.00 | 6.00 |
| 12НДс-Нм-а | 1150 | 56.00 | 1450 | 220.00 | 6.20 |
| 12НДс-Нм-б | 1050 | 48.00 | 1450 | 190.00 | 6.40 |
| 12НДс-Нм | 800 | 28.00 | 960 | 85.00 | 5.00 |
| 12НДс-Нм-а | 750 | 24.50 | 960 | 72.00 | 5.10 |
| 12НДс-Нм-б | 700 | 20.50 | 960 | 60.00 | 5.40 |
| 14НДс-Нм | 1000 | 40.00 | 960 | 154.00 | 4.50 |
| 14НДс-Нм-а | 950 | 35.00 | 960 | 136.00 | 4.60 |
| 14НДс-Нм-б | 900 | 31.00 | 960 | 120.00 | 4.70 |
Если лопастной механизм центробежного насоса выполнен в виде винта (см. рисунок), то такой вид насосов называют оседиагональным. Изменение вида лопастного механизма существенно расширило параметры характеристик центробежных насосных механизмов.
Установки ОДН могут работать с кавитационно агрессивными средами, с загрязненными средами без риска поломок, они могут использоваться для перекачки нефтяного шлама, вязких жидкостей.
Преимущества центробежных оседиагональных насосов:
- Высокая всасывающая способность и более высокая производительность по сравнению с другими конструкциями лопастных насосов
- Высокая сопротивляемость к примесям в перекачиваемой среде, в том числе газам.
- Потребительская мощность неизменная, электропривод не перегружается.
- Простота обслуживания
- Широкий диапазон использования
- Компактность исполнения
Если вы выбираете центробежные насосы для нефтепродуктов магистрального типа, рекомендуем обратить внимание и на оседиагональные установки. Получить подробную консультацию о применении оседиагональных насосов можно по телефону +7 (351) 225-10-55 или через форму на сайте. Консультируют инженеры группы предприятий «Корвет»
