Промышленные оседиагональные (шнековые) насосы и установки УОДН

Нефтяные насосы типа УОДН – уникальная российская разработка, которая не имеет аналогов в мире. Оседиагональные установки предназначены для перекачивания вязких жидкостей с твердыми частицами: светлые и темные нефтепродукты (дизтопливо, масла), морская и пресная вода, химически активные вещества.

Рабочее колесо оседиагонального насосного оборудования – специальный шнек. Он разработан для стабильной работы в условиях сильной кавитации. Скорость его вращения позволяет регулировать производительность и напор насоса.

Насос имеет стальную конструкцию, взрывозащищенный электродвигатель и двойное торцевое уплотнение (также может быть торцевое уплотнение с дополнительной защитной ступенью). Все детали устройства сделаны из устойчивых к разъеданию материалов.

Антикавитационные оседиагональные насосные установки способны функционировать во взрывоопасных зонах (повышенной опасности) благодаря своему исполнению.

Применение

Насосы ОДН и насосные установки УОДН, изготовленные на их базе применяются для работы с вязкими и загрязненными жидкостями.

• Нефтепродукты (мазут, нефть, масло, дизельное топливо, бензин);
• Промышленные сточные воды;
• Пары, газы и их смеси;
• Морская, пресная, минеральная вода;
• Осадки сточных вод и промстоков;
• Загрязненные жидкости с высоким содержанием песка и волокнистых включений;
• Нефтеостатки из цистерн, резервуаров, ёмкостей, открытых водоемов.

Также часто оседиагональное оборудование используется в качестве подпорного насоса на магистральных трубопроводах.

Принцип действия оседиагонального (шнекового) насоса ОДН

Оседиагональный насос – промежуточное звено между центробежной и винтовой установкой. Шнек (рабочий орган) сочетает в себе стойкость к примесям винтового шнека и компактность центробежной крыльчатки.

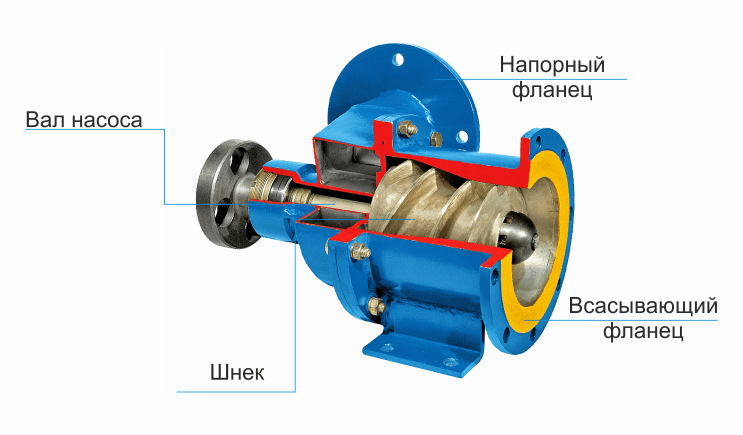

Подвод перекачиваемой жидкости в агрегате происходит через осевой всасывающий фланец, а отвод – через напорный фланец, который может располагаться горизонтально или вертикально.

Шнек насоса имеет постоянный и переменный шаг, его геометрия позволяет эффективно работать с различными вязкими жидкостями. Лопатки на шнеке образуют каналы, которые обеспечивают прохождение твердых механических включений. Размер включений зависит от величины зазора между лопастями рабочего колеса и корпуса агрегата, а также диаметра шнека.

Благодаря шнековым колесам получается межлопаточный канал, который обеспечивает низкую гидродинамическую нагруженность лопастей рабочего колеса.

Профиль рабочих колес шнекового насоса позволяет работать с высоковязкими (до 500 сСт) и двухфазными жидкостями с крупными твердыми частицами размером до 20 мм). Ранее работать с такими веществами мог лишь поршневой агрегат.

Оборудование может продолжительное время эксплуатироваться в условиях развитой кавитации, кроме этого у их внутренних полостей низкая скорость износа.

Преимущества оседиагональной установки

• Равномерная подача вещества;
• Низкий уровень шума при работе;
• Высокая производительность;
• Устойчивость к агрессивным средам;
• Перекачка загрязненных, вязких, агрессивных, многофазных жидкостей;
• Возможность использования во взрывоопасных зонах;
• Мобильность машины (мотопомпы с дизельным двигателем, передвижные насосные установки и станции);
• Простота обслуживания;
• Возможны разные типы уплотнений: манжетное, торцевое, двойное торцевое.
• Температура перекачиваемой среды 20...120 С°;
• Высокая всасывающая способность (глубина всасывания до 8 м).

 Область применения шнековых агрегатов

Мощные оседиагональные насосные установки и станции на базе агрегатов УОДН часто используются на крупных промышленных предприятиях.

• Нефтегазовая промышленность, топливно-энергетический комплекс – перекачка нефтепродуктов, разгрузка/загрузка автоцистерн, а также другой техники;
• Жилищно-коммунальное хозяйство – система очистки сточных вод;
• Морские порты, ж/д терминалы – слив, налив танкеров, ёмкостей.
• Аварийно-спасательные службы – устранение розлива нефти, зачистка резервуаров, демонтаж трубопровода.
