Оседиагональный шнековый насос УОДН 130-100-75

УОДН 130-100-75УОДН 130-100-75
УОДН 130-100-75УОДН 130-100-75
Для нефти и нефтепродуктов
Для вязких жидкостей
Для загрязненных жидкостей
В качестве подпорного насоса
Подача, м³/час:
20…70
Напор, м:
18…8
Высота всасывания, м:
8
Вязкость, сСт:
до 500 сСт
Размер твёрдых частиц, мм:
5
Концентрация твердых частиц, %:
2
Для уточнения стоимости оставьте свои контактные данные

УОДН 130-100-75 применяется: для перекачки бензина, дизтоплива, мазута и других нефтепродуктов, для зачистки сливных ям и т.д., при откачке нефтепродуктов из заглубленных резервуаров.

Насосная установка используется в проекте нефтеналивной эстакады «Сковородино», Амурская область (Терминал по загрузке ж/д цистерн сырой нефтью. Отправка вагонов на СпецНефтеПорт «Козьмино» г. Находка).

УОДН 130-100-75 изготавливается также в передвижном варианте - электропомпа.

Карта заказа оседиагонального насоса и насосной установки

Код                Значение
 1 Тип установки
 УОДН Установка оседиагонального насоса
 ОДН

Оседиагональный насос

 2 Диаметр рабочего колеса
 130 130 мм.
 3 Диаметр условного прохода входного фланца
 100 Ду 100 мм.
 4 Диаметр условного прохода выходного фланца

 75 Ду 75 мм.
 5 Исполнение по материалу
  Конструкционная сталь
 К Нержавеющая сталь
 6 Расположение выходного патрубка

 – Горизонтальное
 В Вертикальное
 7 Мощность электродвигателя
 5,5 5,5 кВт
 8 Тип уплотнения
 М Манжетное
 Т Торцовое 24 УТ
 9 Вариант исполнения
  Стандартное исполнение
 П Передвижная установка

Пример обозначения при заказе

1 2 3 4 5 6 7 8 9
УОДН     130 100    75    К   В 5,5 Т П
ОДН     130 100 75    К В  –  Т

Особенности оседиагональной (шнековой) насосной установки

• высокая устойчивость к абразивному износу;
• работа в условиях высокой кавитации;
• идеальное решение для перевалки товарной нефти.

Комплектация насосной установки УОДН 130-100-75

  • манжетное либо торцовое уплотнение;
  • взрывозащищенный электродвигатель;
  • маслобензостойкие рукава;
  • рамный каркас на колесах (по требованию заказчика).

Технические характеристики товара "УОДН 130-100-75"

Подача (мин. - ном. - макс.), м³/час20…70
Напор (мин. - ном. - макс.), м.в.ст.18 ... 8
Высота всасывания, м8
Мощность привода, кВт5,5
Частота вращения вала, об./мин.3000<sub>(-150)</sub>
Температура перекачиваемой жидкости, °Сот -20 до +90*
Плотность перекачиваемой жидкости, кг/м³до 1000
Вязкость перекачиваемой жидкости, сСтдо 500
Концентрация твердых частиц, %2
Размер твердых частиц, мм5
На графике представлены технические характеристики УОДН 130-100-75 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.

Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
  • Коэффициент падения напора Кн = 0,77;
  • Коэффициент падения подачи Кq = 0,68.


Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 130-100-75

16

Х

351х261х245

Х

УОДН 130-100-75

70

120

880х328х439

921х430х540

Передвижная УОДН 130-100-75  (электропомпа)

123

230

1160х950х880

1320х1063х950

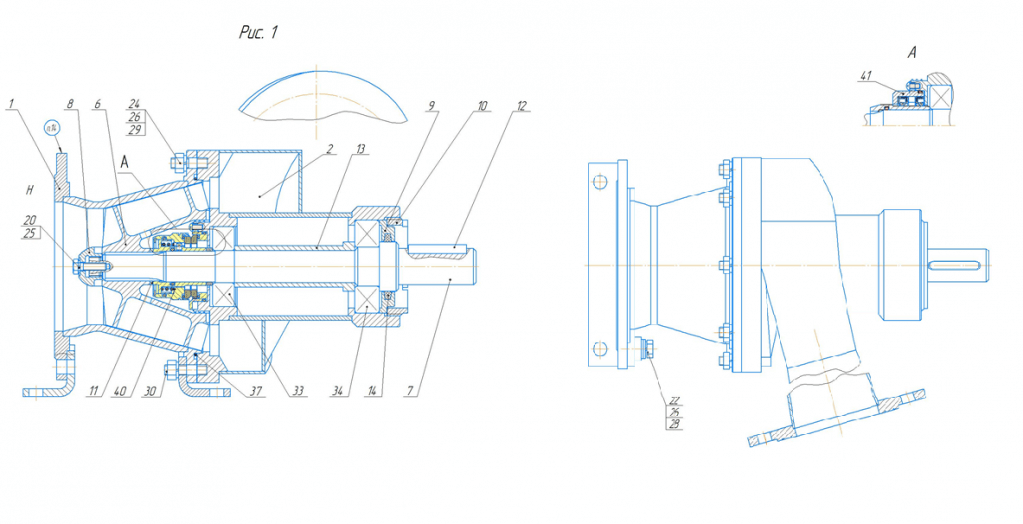

Комплектующие к УОДН 130-100-75

Позиция Обозначение Наименование Кол-во
1 5Н.51.01.00 Корпус 1
2 5Н.51.02.00 Улитка 1
4 5Н.51.00.01 Шнек 1
7 5Н.51.00.02 Вал 1
8 5Н.51.00.03 Гайка 1
9 5Н.51.00.04 Крышка 1
10 5Н.51.00.05  Гайка 1
11 5Н.51.00.06 Кольцо 1
12 5Н.51.00.07  Шпонка 1
13 5Н.51.00.08 Втулка 1
14 5Н.51.00.09 Кольцо 1
21   Болт М6-6gх25.58.019 ГОСТ 7798-70
22   Болт М8-6gх20.58.019
ГОСТ 7805-70
1
24   Гайка М8-7Н.5.019 ГОСТ 5915-70 8
25   Шайба 6.65Г.019 ГОСТ 6402-70 1
26   Шайба 8.65Г.019 ГОСТ 6402-70 9
28   Шайба А8.01.016 ГОСТ 11371-78 2
29   Шпилька М8-6gх30.58.019 ГОСТ 11371-78 7
30   Шпилька М8-6gх35.58.019 ГОСТ 11371-78 1
33   Подшипник 6305 SKF или аналог 1
34   Подшипник 6306 SKF или аналог 1
37   Кольцо 140-145-30-2
Смесь резиновая СБ-26
ТУ2512.00345055793-98
ГОСТ 18829-73
1
40 24УТ1.00.00 Уплотнение торцовое 1
41 5Н.51.03.00 Уплотнение манжетное



НазваниеПодача, м³/часНапор, мКонцентрация твердых частиц в жидкости, %, не болееМаксимальный Размер твердых частиц, ммТип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
ПитаниеМощность двигателя, кВтЧастота вращения, об/мин
УОДН 120-100-6527...5413...825М3/38033000<sub>(-80)</sub>
УОДН 130-100-7520…7018…825М, Т3/3805,53000<sub>(-150)</sub>
УОДН 170-150-12590…19830 … 1655М3/38018,53000<sub>(-80)</sub>
УОДН 200-150-12575…18552 … 281010М, Т, ТД3/380303000<sub>(-80)</sub>
УОДН 201-125-8050…9560 … 301010М, Т, ДТ3/38018,5 3000<sub>(-80)</sub>
УОДН 240-175-15050…30070 … 32105М, Т, ДТ3/380553000<sub>(-80)</sub>
УОДН 290-150-12536…18030 … 201020М, Т, ТД3/38018,51500<sub>(-50)</sub>
УОДН 300-200-150100...45090 … 351020М, Т, ДТ3/38090, 1103000<sub>(-80)</sub>
УОДН 360-250-250400…80085 … 401010М, Т3/3802003000<sub>(-80)</sub>
УОДН 440-400-350250…100055 … 372020М, Т, ДТ3/3802001500<sub>(-50)</sub>
Мотопомпа дизельная МОДН "Заря" 120/7010…8534 … 11,5105МДизельный двигатель7,44200<sub>(-100)</sub>
Передвижная установка оседиагонального насоса УОДН 120/65П27...5413...825М3/38033000<sub>(-80)</sub>
Передвижная установка оседиагонального насоса УОДН 130/70П20…7018…825М, Т3/3805,53000<sub>(-150)</sub>
Передвижная установка оседиагонального насоса УОДН 170/100П90…19830 … 1655М3/38018,53000<sub>(-80)</sub>
Погружной насос НПШГ 120-100-6527…5413…825МГидропривод33000<sub>(-80)</sub>
Погружной насос НПШГ 201-125-8050...9560…301010М, Т, ДТГидропривод18,53000<sub>(-80)</sub>

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90

Для того, чтобы узнать стоимость насоса и получить технико-коммерческое предложение, скачайте опросный лист - и отправьте на sales@oilpump.ru , или воспользуйтесь формой обратной связи в конце страницы. Наши менеджеры свяжутся с Вами в ближайшее время для выставления коммерческого предложения.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 130-100-75

16

Х

351х261х245

Х

УОДН 130-100-75

70

120

880х328х439

921х430х540

Передвижная УОДН 130-100-75  (электропомпа)

123

230

1160х950х880

1320х1063х950
