Шестеренные насосы для перекачки нефтепродуктов

Шестеренчатые насосы НШШестеренчатые насосы НШ
Для нефти и нефтепродуктов
Для вязких жидкостей
Подача, м³/час:
0.5 - 200
Высота всасывания, м:
3
Вязкость, сСт:
10000
Для уточнения стоимости оставьте свои контактные данные

Шестеренный насос, устройство и принцип действия

Шестеренные насосы используются для перекачивания нефтепродуктов (масло, масло ОМТИ, дизельное топливо, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (лака, красок),  в том числе и легкозастывающих (насосы с обогревом) без механических примесей и не вызывающих коррозию рабочих органов насоса.
Шестеренные насосы - тип объемных насосов в качестве рабочих органов которых используются зубчатые шестерни. Принцип работы шестеренчатых насосов заключается во вращении шестерен, создающих на стороне всасывания разрежение. Шестерня, соединенная с приводным валом, передает вращение второй шестерне. Жидкость поступает в рабочую камеру насоса и вытесняется между зубьями шестерен в нагнетательный патрубок. Так же рабочая жидкость выступает в качестве теплоносителя, охлаждая рабочие органы насоса.

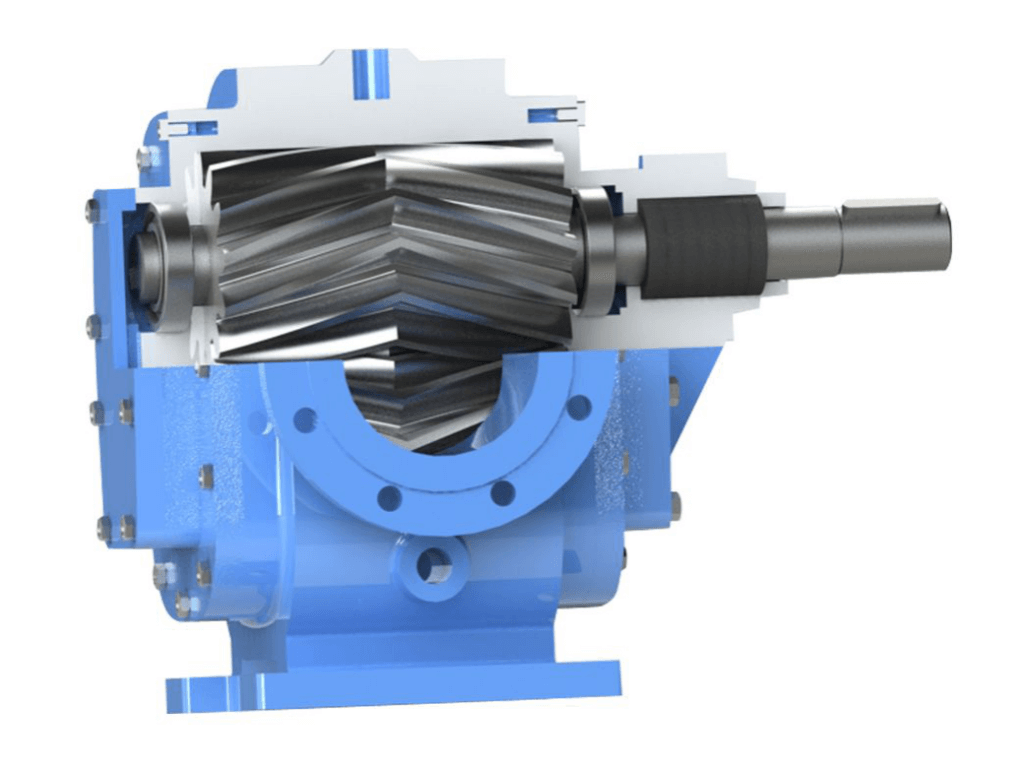

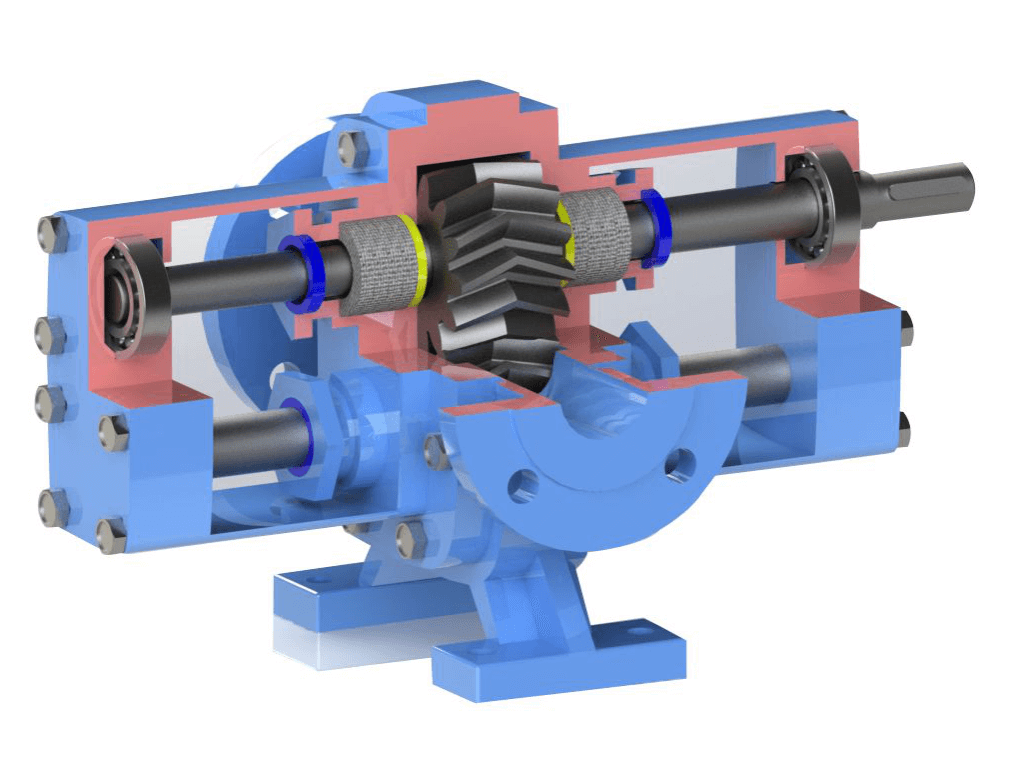

Насос в разрезе.pngНасос в разрезе 2.png
Насосы предназначены для перекачивания нефтепродуктов вязкость которых - от 18 до 3500 мм2/с (сСт) температурой до +70°С (для некоторых насосов - до 250°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса.
Преимущества шестеренного насоса:
·         простота конструкции обеспечивает его высокую надёжность;
·         высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров;
·         насосы практически не требуют техобслуживания;
·         компактные размеры насосов позволяют использовать их в ограниченном пространстве;
·         возможность комплектации широким перечнем уплотнений согласно требованиям заказчиков и условиям эксплуатации, повышающих безопасность и надежность насосов;
·         шестеренчатые насосы могут работать в оба направления;
·         для предотвращения избыточного давления, насосы могут комплектоваться предохранительными клапанами;
·         для предотвращения застывания продукта, насос может быть укомплектован нагревательными элементами.

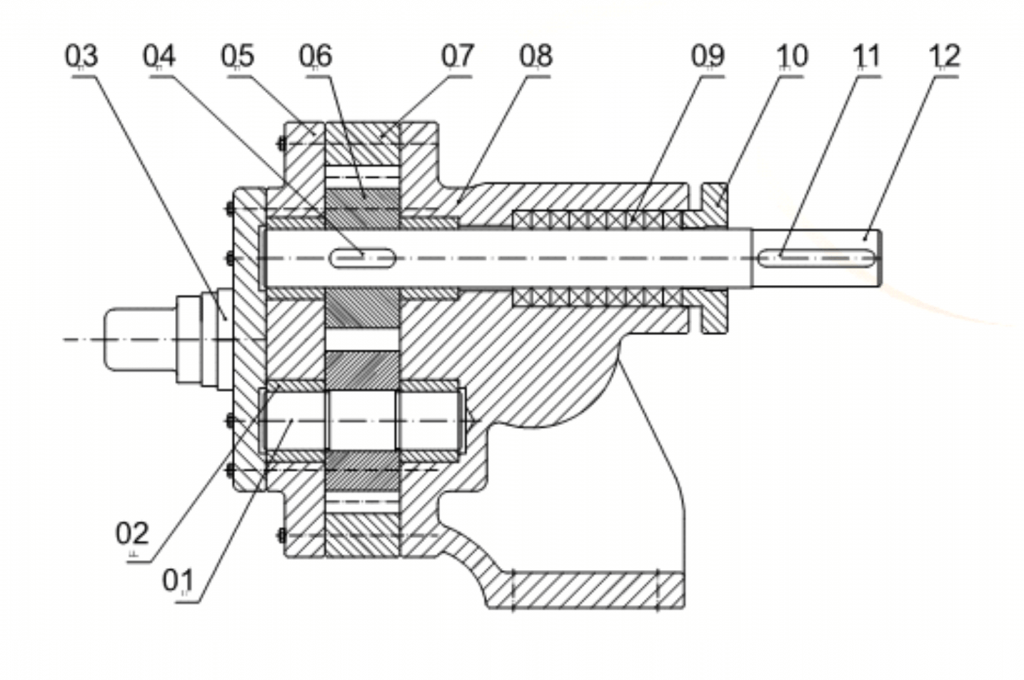

  Основные элементы шестеренного насоса:
Чертеж насоса.png
  1. Ведомый вал.
  2. Бронзовая втулка.
  3. Предохранительный клапан (байпас).
  4. Шпонка.
  5. Бронзовая крышка подшипника.
  6. Шестерня.
  7. Корпус.
  8. Корпус насоса.
  9. Уплотнение.
  10. Уплотнительная камера.
  11. Шпонка.
  12. Ведущий вал.

Основные характеристики шестеренных насосов:

Тип насоса

Расход

3/час)

Вязкость,

сСт

Частота, об/мин

Ду вх/вых, мм

Давление, бар

Аналог

2

3

4

6

10

15

Мощность, кВт

НШ-1

1

110

1500

20

0,37

0,37

0,55

0,55

0,75

1,1

НМШ 0,6-25
НМШ 0,8-25

НШ-2

2

110

1500

25

0,55

0,55

0,75

0,75

1,1

1,5

НМШ 2-25
НМШ 2-40

НШ-3

3

110

1500

32

0,55

0,75

0,75

1,1

2,2

3

НМШ 5-25

НШ-4

4

110

1500

32

0,75

1,1

1,5

2,2

3

4

НМШ 5-25

НШ-5

5

110

1500

32

1,1

1,5

2,2

3

4

5,5


НШ-6

6

110

1500

32

1,5

2,2

2,2

3

4

5,5

ПНШ6/3
ПНШ6/6
ПНШ6/12

НШ-10

10

220

1000

50

3

3

4

5,5

7,5

11

НМШ 8-25
НМШ 12-25

НШ-15

15

220

1000

65

4

4

5,5

7,5

11

15

ПНШ12/3
ПНШ12/6
ПНШ12/12

НШ-20

20

220

1000

65

4

5,5

7,5

11

22

30

НМШ 32-10
ПНШ24/3
ПНШ24/6
ПНШ24/12

НШ-30

30

220

1000

80

5,5

7,5

11

15

22

37

НМШ 80-16
ПНШ30/3
ПНШ30/6
ПНШ30/12

НШ-40

40

220

1000

80

7,5

11

15

22

30

45

Ш80-2,5

НШ-50

50

220

1000

100

7,5

11

15

22

30

45

ПНШ48/3
ПНШ48/6
ПНШ48/12

НШ-75

75

220

1000

125

11

15

22

30

37


ПНШ80/3
ПНШ80/6
ПНШ80/12

НШ-100

100

220

1000

150

18,5

22

37

45

55



Выбор скорости вращения двигателя в зависимости от вязкости перекачиваемой жидкости:

Вязкость, сСт 1 110 220 1100 2200 11000 22000
Частота вращения, об/мин 1500 1500 1000 800 500 300 200

Технические характеристики товара "Шестеренчатые насосы НШ"

Производительность0.5 - 100 м³ /ч
Давление2-15 бар
Температура, ˚С, не более150
Вязкость, сСт, не более22 000 сСт
